| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NTH |
| 인증: | CE |
| 모델 번호: | 랩 시리즈 |
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 좋고 견고한 패키지는 해상 및 항공 운송에 적합합니다. |
| 배달 시간: | 영업일 기준 3일 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 1000 세트/M |
| 제품 이름: | 랩 공압 로타리 척 | 소재: | 단조강 |
|---|---|---|---|
| 사용: | 그립 / 고정물 | 특징: | 고 정밀도 / 고급 품질 |
| 크기: | 상술을 언급하세요 | 서비스: | OEM / ODM은 받아들일 수 있습니다 |
| 강조하다: | 펌프 공기 회전 턱,도공철 공기 회전 턱,펌프 로터리 턱 |
||
제품 세부 정보
브랜드:NTH

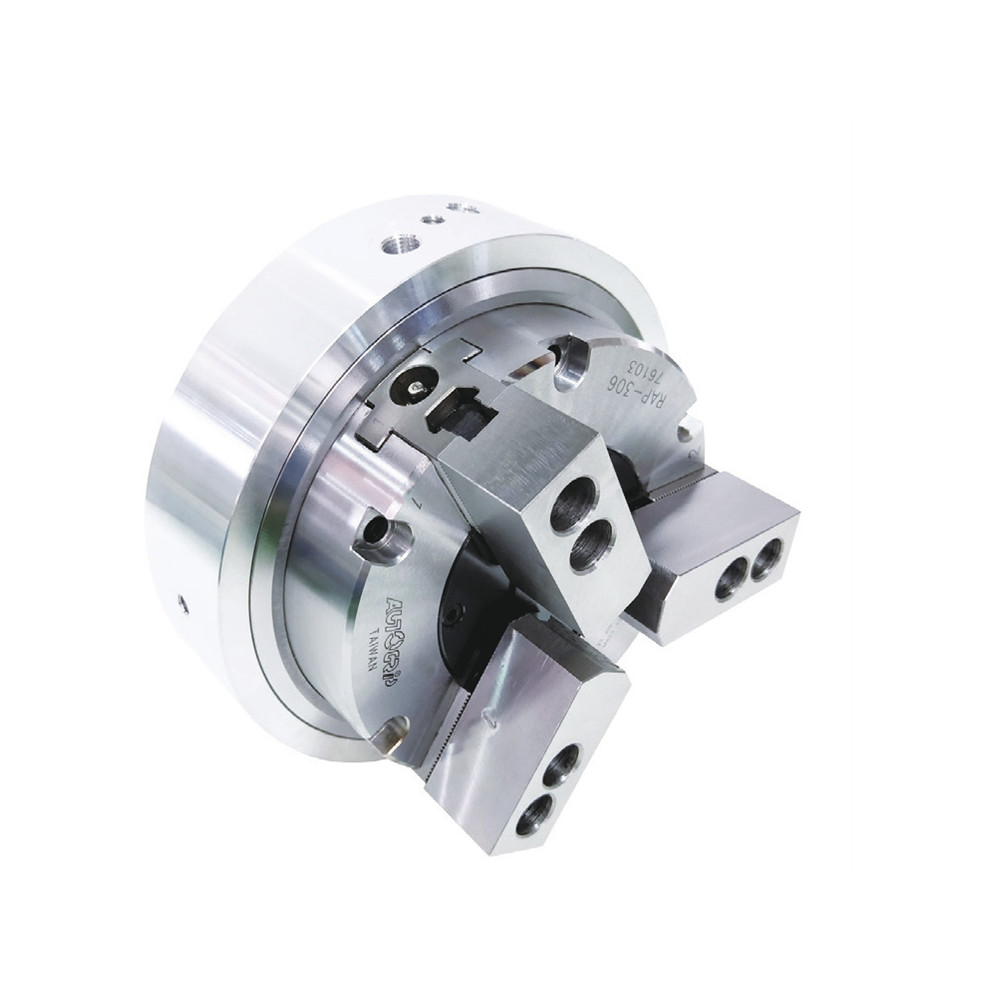

내장 된 압네우마틱 실린더와 함께 회전 턱, 콤팩트 디자인, 가벼운 가공에 적합. 표준 부드러운 턱 또는 단단한 턱에 호환됩니다.
지표 가공을 위한 회전 테이블에 설치할 수 있다.
먼지와 절단 칩에 대비합니다.
모든 부품의 일치하는 표면은 단단히 하고, 밀러하고, 직접 윤활합니다.
참고: 디스투브리터 링과 척체 사이의 마찰력을 극복하기 위해서는 회전 테이블의 회전 토크가 표에서 표시된 요구 사항보다 높아야 합니다.
(크기 단위: mm)
|
모델 |
턱 뇌졸중 (Dia.) (mm) |
디아를 쏘고 최대 |
디아를 쏘는 거야 |
최대 클램핑 힘 kN (kgf) (6.0kgf/cm2의 공기) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
모델 |
최대 압력 (kgf/cm2) |
(rp.m) 최대 속도 |
최대 회전 저항 토크 |
6.0kgf/cm2) 에어컨스포먼트 리트 |
무게 (kg) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| 모델 | A | B | B1 | C (H6) | D | E | F | G | H | J | K |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| 모델 | L | L1 | M | N | P | Q 최대 | Q 분 | R 최대 | R 분 | S | T | U | V | W |
| RAP-306 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 6~M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
사전 알림 없이 기술 변경에 따라
비표준 요구사항을 만들 수 있습니다.
