| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NTH |
| 인증: | CE |
| 모델 번호: | AP (2) 시리즈 |
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 좋고 견고한 패키지는 해상 및 항공 운송에 적합합니다. |
| 배달 시간: | 영업일 기준 3일 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 1000 세트/M |

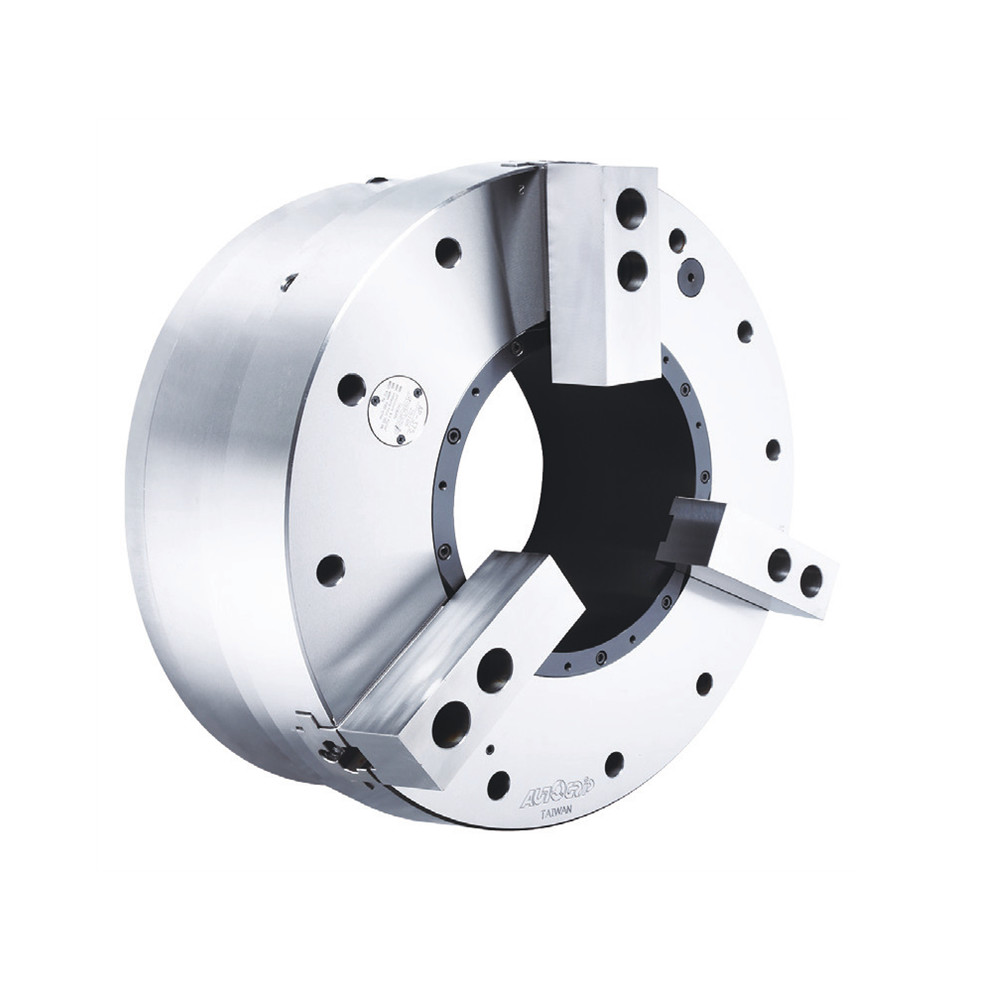

| 제품 이름: | AP 대형 통로 에어 척 (2) | 소재: | 단조강 |
|---|---|---|---|
| 사용: | 그립핑 / 정착물 | 특징: | 고 정밀도 / 고급 품질 |
| 크기: | 상술을 언급하세요 | 서비스: | OEM / ODM은 받아들일 수 있습니다 |
| 강조하다: | 큰 구멍을 통한 공기 펌프,AP LARGE HOLE 에어 턱을 통해,구멍 공기의 턱을 통해 鍛造鋼 |
||
제품 세부 정보
브랜드:NTH
에어 실린더를 장착 한 3 턱 힘 턱.
턱에 압력 감지 장치가 탑재되어 턱 내부의 압력이 빠르게 낮아지는 것을 확인할 수 있으며 작동 안전성을 보장합니다.
특허 공기 공급 시스템, 그것은 설치 및 유지 관리에 쉽습니다. 전통적인 밀폐 링의 경직 문제가 없습니다. 유지 보수 비용과 시간을 절약 할 수 있습니다.
(크기 단위: mm)
|
모델 |
투홀 디아 |
턱 뇌졸중 (Dia.) |
디아를 쏴버렸어 (mm) |
디아를 쏴버렸어 (mm) |
최대 압력 |
| AP-145A11 | 145 | 14 | 420 | 62 | 0.6 ((6.1) |
| AP-185A15 | 185 | 14 | 460 | 100 | 0.6 ((6.1) |
| AP-230A15 | 230 | 17 | 535 | 170 | 0.6 ((6.1) |
| AP-275A20 | 275 | 17 | 580 | 200 | 0.6 ((6.1) |
| AP-320A20 | 320 | 17 | 658 | 200 | 0.6 ((6.1) |
| AP-375A20 | 375 | 24 | 738 | 260 | 0.6 ((6.1) |
| 모델 |
최대 압축 힘 kN (kgf) |
최대 속도 분 (rpm) |
무기력성 kg‧m2 |
무게 (kg) |
무게 (kg) 어댑터 포함 |
공기 소비 (6kgf/cm2) |
| AP-145A11 | 85.0(8667) | 1700 | 3.8 | 156 | 182 | 17.8 |
| AP-185A15 | 110.0(11216) | 1300 | 6.0 | 188 | 223 | 22 |
| AP-230A15 | 125.0(12742) | 1300 | 11.1 | 265 | 310 | 34 |
| AP-275A20 | 140.0(14271) | 1100 | 15.5 | 301 | 346 | 39 |
| AP-320A20 | 184.0(18762) | 1000 | 27.2 | 415 | 505 | 45 |
| AP-375A20 | 188.0(19115) | 850 | 44.2 | 530 | 545 | 55 |
| 모델 | A | B | C | D | D1 | E | E1 | F | G | H | J | K | L | L1 | L1 |
| AP-145A11 | 400 | 198/231 | 300 | 365 | 196.87 | 8 | 33 | 145 | 34 | 120 | 420 | 3.5 | 9~M12 | 20 | 31 |
| AP-185A15 | 460 | 198/238 | 300 | 405 | 285.78 | 8 | 40 | 185 | 44 | 120 | 460 | 3.5 | 9~M12 | 20 | 35 |
| AP-230A15 | 515 | 226/266 | 380 | 483 | 285.78 | 8 | 40 | 230 | 49 | 145 | 535 | 3.5 | 6~M16 | 24 | 35 |
| AP-275A20 | 560 | 232/272 | 380 | 528 | 412.78 | 8 | 40 | 275 | 52 | 152 | 580 | 3.5 | 6~M16 | 24 | 35 |
| AP-320A20 | 615 | 256/306 | 520 | 580 | 412.78 | 8 | 50 | 320 | 55 | 116.5 | 658 | 3.5 | 9~M16 | 25 | 33 |
| AP-375A20 | 690 | 272/322 | 520 | 650 | 412.78 | 8 | 50 | 375 | 55 | 127 | 738 | 3.5 | 9~M16 | 28 | 33 |
| 모델 | L2 | M | N | P | Qmax. | 쿼리 미네 | Rmax. | 1분 | S | T | U | V | W | X | Y |
| AP-145A11 | 6~M20 | 63.7 | 165 | 43 | 53.5 | 23.5 | 98 | 91 | 62 | 25.5 | 57° | 242 | 0° | 38 | 20 |
| AP-185A15 | 6~M24 | 63.7 | 165 | 43 | 53.5 | 23.5 | 118 | 111 | 62 | 25.5 | 58° | 272 | 7° | 38 | 20 |
| AP-230A15 | 6~M24 | 71.7 | 180 | 60 | 48.5 | 18.5 | 145 | 136.5 | 64 | 25.5 | 30° | 300 | 7° | 33 | 15 |
| AP-275A20 | 6~M24 | 71.7 | 180 | 60 | 48.5 | 18.5 | 167.5 | 159 | 64 | 25.5 | 30° | 322 | 7° | 30 | 12 |
| AP-320A20 | 6~M24 | 81.5 | 210 | 60 | 60.5 | 24.5 | 190 | 181.5 | 74 | 30 | 52° | 350 | 7° | 27 | 9 |
| AP-375A20 | 6~M24 | 81.5 | 210 | 60 | 66.5 | 24.5 | 223.5 | 211.5 | 74 | 30 | 52° | 387 | 7° | 27 | 9 |
언급:
AP-A 타입의 차원과 사양은 빨간색으로 표시되어 있습니다.
사전 알림 없이 기술 변경에 따라
비표준 요구사항을 만들 수 있습니다.
