| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NTH |
| 인증: | CE |
| 모델 번호: | 3Q 시리즈 |
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 좋고 견고한 패키지는 해상 및 항공 운송에 적합합니다. |
| 배달 시간: | 영업일 기준 3일 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 1000 세트/M |

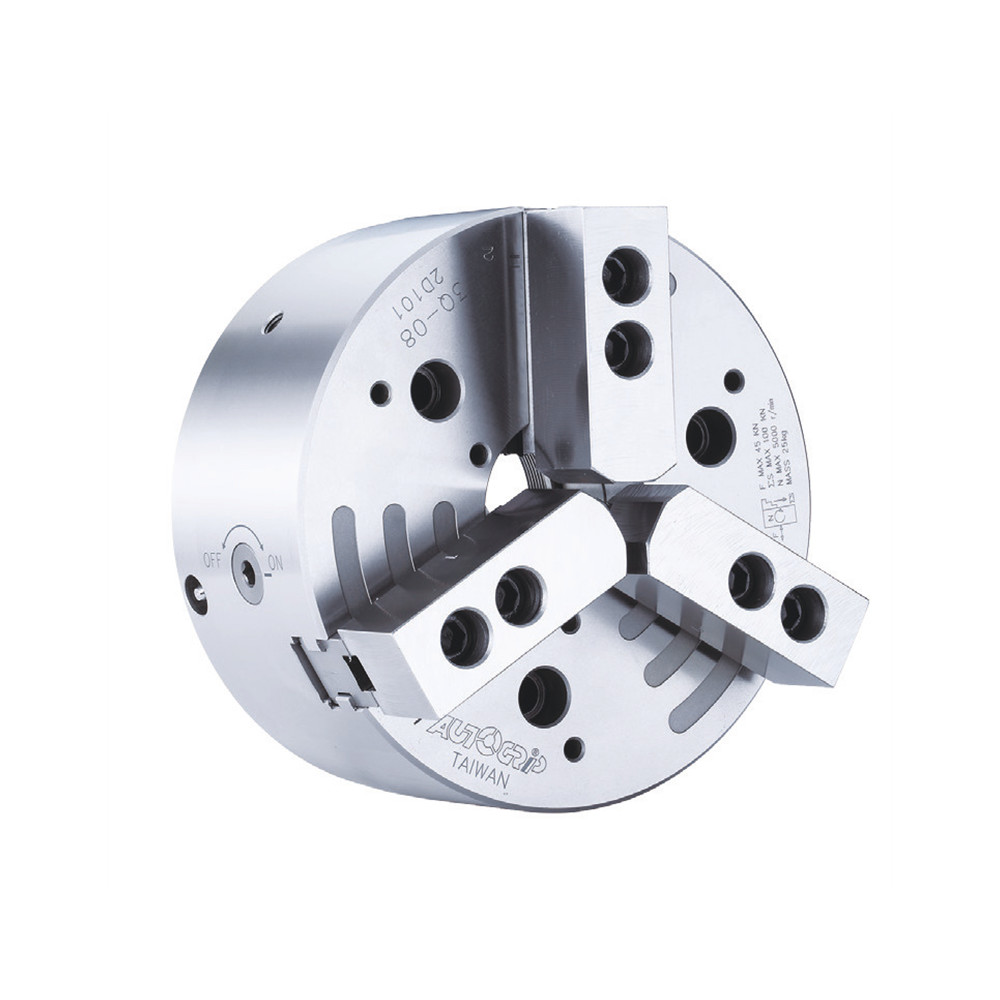

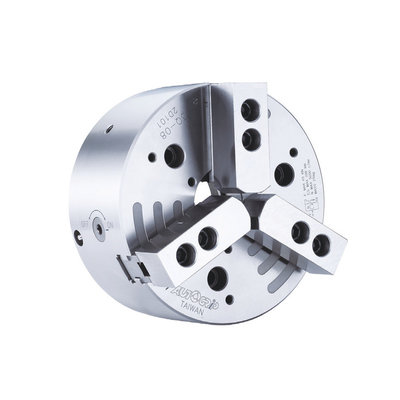

| 제품 이름: | 3Q 빠른 턱 선택 척 | 소재: | 단조강 |
|---|---|---|---|
| 사용: | 그립핑 / 정착물 | 특징: | 고 정밀도 / 고급 품질 |
| 크기: | 상술을 언급하세요 | 서비스: | OEM / ODM은 받아들일 수 있습니다 |
| 강조하다: | 높은 정확성 빠른 턱 변화 턱,3Q QUICK JAW CHANGE CHUCK 3Q 빠른 턱 변화 턱 |
||
제품 세부 정보
브랜드:NTH
부드러운 턱의 가장 짧은 변경 시간, 그것은 높은 반복 정확성입니다.
높은 튼튼성과 높은 반복성 정확성
안전 시스템을 위해 마스터 턱은 기본 턱과 톱니가 제대로 일치하면 완전히 돌아옵니다.
(크기 단위: mm)
| 모델 |
펌프 뇌졸중(mm) |
턱 뇌졸중 (Dia.) (mm) |
디아를 쏴버렸어 맥스. |
디아를 쏴버렸어 분 (mm) |
맥스. D.B. 당겨 kN(kgf) |
최대. 클램핑 힘 kN (kgf) |
| 3Q-08A6 | 16 | 7.5 | 210 | 23 | 45.0(4590) | 82.0(8360) |
| 3Q-10A8 | 19 | 8.8 | 254 | 41 | 60.0(6118) | 115.0(11270) |
| 3Q-12A8 | 23 | 10.6 | 315 | 47 | 81.0(8259) | 165.0(16825) |
|
모델 |
최대 속도 분-1(rp.m) |
무기력성 kg‧m2 |
무게 (kg) |
무게 (kg) 어댑터 포함 |
일치 실리언 |
최대 압력 MPa (kgf/cm)2) |
| 3Q-08A6 | 5000 | 0.15 | 24.5 | 26.0 | TK-1068 | 3.1(31) |
| 3Q-10A8 | 4500 | 0.41 | 44.0 | 46.0 | TK-A1287 | 2.8(28) |
| 3Q-12A8 | 3500 | 0.96 | 73.0 | 75.0 | TK-1511 | 2.4 ((25) |
| 모델 | A | B | B | C | D | D1 | D2 | E | E1 | F |
G 최대 |
G 최대 |
G 미니 |
G 미니 |
H | J |
| 3Q-08A6 | 215 | 98 | 110 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 66 | 14.5 | 32 | - 1개5 | 15.5 | 20 | 30 |
| 3Q-10A8 | 254 | 119 | 132 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 81 | 8.5 | 26.5 | - 10개5 | 7.5 | 39 | 45 |
| 3Q-12A8 | 315 | 133 | 145 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 106 | 8.5 | 26.5 | -14.5 | 3.5 | 42 | 50 |
| 모델 | J1 | 최고 온도 | L | L1 | L1 | M | N | P | Q | Rmax. | 1분 | S | T | U | V | W |
| 3Q-08A6 | 98 | M75x2 | M12 | 17 | 20 | 37 | 95 | 25 | 36 | 200.8~44.8 | 170.1~41.1 | 35 | 14 | M6 | 264 | 80 |
| 3Q-10A8 | 115 | M90x2 | M16 | 23 | 25 | 42 | 110 | 30 | 40.5 | 210.1~52.8 | 160.7~48.2 | 40 | 16 | M8 | 312 | 100 |
| 3Q-12A8 | 140 | M115x2 | M16 | 22 | 24 | 50 | 111 | 30 | 57 | 340.1~70.1 | 280.8~64.8 | 50 | 21 | M8 | 360 | 130 |
언급:
3Q-A의 크기와 사양은 빨간색으로 표시되어 있습니다.
사전 알림 없이 기술 변경에 따라
비표준 요구사항을 만들 수 있습니다.
