| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NTH |
| 인증: | CE |
| 모델 번호: | PL 시리즈 |
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 좋고 견고한 패키지는 해상 및 항공 운송에 적합합니다. |
| 배달 시간: | 영업일 기준 3일 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 1000 세트/M |

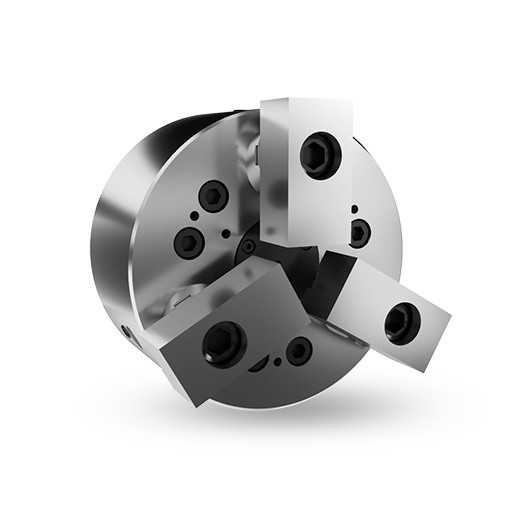

| 제품 이름: | Pl Back Power Chucks | 소재: | 단조강 |
|---|---|---|---|
| 사용: | 그립핑 / 정착물 | 특징: | 고 정밀도 / 고급 품질 |
| 크기: | 상술을 언급하세요 | 서비스: | OEM / ODM은 받아들일 수 있습니다 |
| 강조하다: | Pl Back Power Chucks,후퇴력 턱,PL PULL BACK 파워 턱 |
||
반사적 잡기의 후퇴 기능은 거의 작업 조각을 올리는 이동을 초래하지 않습니다.OMATEI 후퇴 파워 턱은 가공 주름 및 가공 부품을 가공하는 데 이상적입니다.
잡힌 작업 조각을 표면으로 압축함으로써,OMATEI 회전 전력 턱은 무거운 가공에 적합합니다.
실린더 구조의 Chuck Actuators는 내구성이 있으며 높은 잡기 반복성을 보장합니다.
정밀한 자기 중심화 및 후퇴 기능은 정밀한 길이 제어 가공 요구 사항에 적합합니다.
선택적인 구성 요소는 자동 로딩 기계에서 올바른 위치를 감지하기 위해 선택 될 수 있습니다.
제작 목록 다운로드:PL PULL BACK POWER CHUCKS.pdf
(크기 단위: mm)
| 스펙/모델 | 플랑저 주름 mm |
턱 스트로크 디아 mm |
최대 회전량 | 최대 당기 힘 kgf ((KN) |
최대 잡기 힘 KN |
| PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950(29) |
| PL-08 | 10 | 5.3 | 3000 | 2240(22) | 4890(48) |
| PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11.6 | 2000 | 4480 ((44) | 7240(71) |
| 스펙/모델 | 최대 오일 압력 kgf/cm2 ((Mpa) |
무게 1kg |
일치하는 실린더 | 잡기 범위 mm |
| PL-06 | 22(2.2) | 15.4 | S-100(S-100R) | Ø35-Ø160 |
| PL-08 | 22(2.2) | 27.8 | S-125 (S-125R) | Ø40-Ø210 |
| PL-10 | 30(2.9) | 45.9 | S-125 (S-125R) | Ø50-Ø254 |
| PL-12 | 30(2.9) | 75.7 | S-150 (S-150R) | Ø50-Ø304 |
| 스펙/모델 | A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| 스펙/모델 | 난 | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
| PL-06 | - | 6-M10 × 1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20×2.5P |
| PL-10 | 32 | 6-M16×2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6-M16×2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
참고: 사전 알림 없이 기술 변경이 있을 수 있습니다.
비표준 요구사항도 만들 수 있습니다.
