| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NTH |
| 인증: | CE |
| 모델 번호: | S-RE 시리즈 |
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 좋고 견고한 패키지는 해상 및 항공 운송에 적합합니다. |
| 배달 시간: | 영업일 기준 3일 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 1000 세트/M |

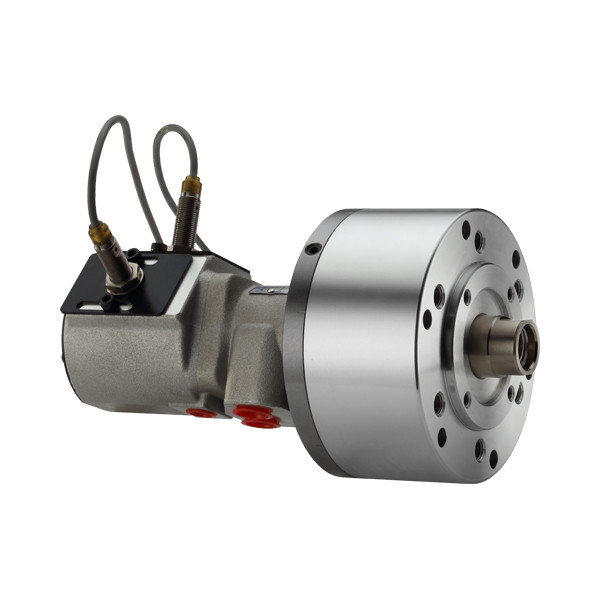

| 제품 이름: | 안전성 및 감지 기능이있는 S-RE 로터리 유압 실린더 | 사용: | 일하는 전동 챠크 |
|---|---|---|---|
| 특징: | 빛 /고 정밀도 / 안정적 / 고급 품질 | 크기: | 상술을 언급하세요 |
| 서비스: | ODM / OEM은 이용 가능합니다 | ||
| 강조하다: | S-RE 회전형 수압 실린더,탐지 회전 수압 실린더,안전 회전 수압 실린더 |
||
제품 세부 정보
브랜드:NTH
회전 실린더는 짧은 형태, 가벼운 무게 및 높은 회전 속도입니다.
그것은 인덕티브 근접 스위치와 함께 작동 할 수 있습니다, 그것은 스트로크를 조정하고 실린더 피스톤의 스트로크가 괜찮는지 아닌지 확인하는 것이 쉽습니다. 그것은 인덕티브 근접 스위치와 함께 작동 할 수 있습니다.스위치는 액세서리에서 제외되어 개별적으로 구입해야합니다., 그것은 실린더 도동이 필요한지 아닌지 확인하기 위해 적용됩니다.
안전 체크 밸브와 압력 완화 밸브는 실린더에 탑재되어 있습니다.
앞쪽이나 뒤쪽으로 장착할 수 있습니다.
배수 포트는 역압을 피하기 위해 오일 탱크에 독립적으로 연결되어야 합니다.
제작 카탈로그 다운로드:S-RE 데이터 시트.pdf
(단위: mm)
| 规格 스펙 型号 모델 |
活塞 면적 피스톤 면적 cm2 押侧 확장 |
活塞 면적 피스톤 면적 cm2 拉侧 후퇴 |
活塞行程 피스톤 주름 mm |
최고 회전 속도 최대 회전량 |
최대 사용압 최대.운동압 Mpa ((kgf/cm2) |
慣性矩 난 kg*m2 |
무게 무게 1kg |
| S-75RE | 43 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 3.4 |
| S-100RE | 77.4 | 71.5 | 20 | 6000 | 4.0(40) | 0.04 | 4.9 |
| S-125RE | 121.6 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 7.4 |
| S-150RE | 175.6 | 160.8 | 30 | 5500 | 4.0(40) | 0.1 | 10.7 |
| S-200RE | 313 | 290.4 | 35 | 5500 | 4.0(40) | 0.29 | 15.9 |
| 规格 스펙 型号 모델 |
A | B | C | D1 | D2 | E H7 | F | G 최대 | G 미니 | H | H1 | H2 | J | K | L | L1 | L2 | M | N |
| S-75RE | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 137 | 194 | M20×25 | 6~M8×16 | M8×60 | 12 | 21 | 35 |
| S-100RE | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 137 | 209 | M20×25 | 6~M10×20 | M8×75 | 12 | 21 | 35 |
| S-125RE | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 136 | 218 | M24×30 | 6~M12×20 | M8×85 | 12 | 25 | 45 |
| S-150RE | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 134 | 230 | M30×35 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 |
| S-200RE | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 36 | 132 | 248 | M36×40 | 12~M16×30 | M10×125 | 21 | 37 | 60 |
참고: 사전 알림 없이 기술 변경이 있을 수 있습니다.
비표준 요구사항도 만들 수 있습니다.
