| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NTH |
| 인증: | CE |
| 모델 번호: | SNK-75R,SNK-100R,SNK-125R,SNK-150R,SNK-200R |
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 좋고 견고한 패키지는 해상 및 항공 운송에 적합합니다. |
| 배달 시간: | 영업일 기준 3일 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 1000 세트/M |
| 제품 이름: | SNK 회전형 수압 실린더 | 사용: | 일하는 전동 챠크 |
|---|---|---|---|
| 특징: | 빛 /고 정밀도 / 안정적 / 고급 품질 | 크기: | 상술을 언급하세요 |
| 서비스: | ODM / OEM은 이용 가능합니다 | ||
| 강조하다: | 회전형 수압 실린더,SNK-R 회전형 수압 실린더,SNK-R 수압 회전 실린더 |
||
제품 세부 정보
브랜드:NTH
모델: SNK-R

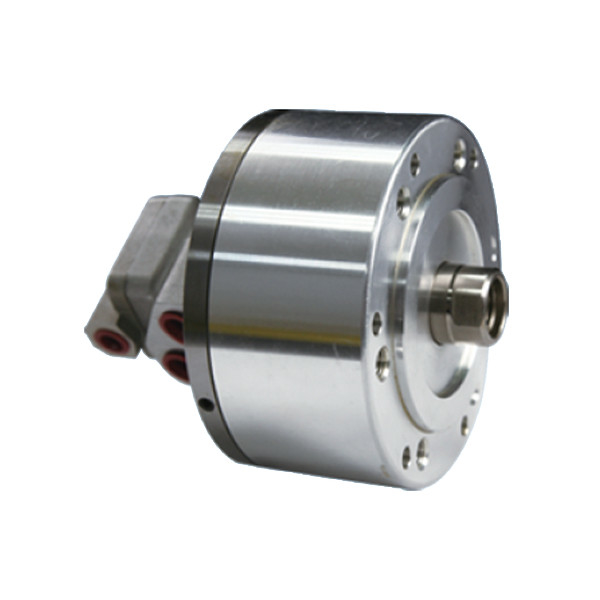

회전 실린더는 짧은 형태, 가벼운 무게 및 높은 회전 속도입니다.
앞쪽이나 뒤쪽으로 장착할 수 있습니다.
배수 포트는 역압을 피하기 위해 오일 탱크에 독립적으로 연결되어야 합니다.
안전 체크 밸브와 압력 완화 밸브는 실린더에 탑재되어 있습니다.
생산 목록:SNK-R 데이터 시트.pdf
(단위: mm)
| 规格 스펙 型号 모델 |
活塞 면적 피스톤 면적 cm2 押侧 확장 |
活塞 면적 피스톤 면적 cm2 拉侧 후퇴 |
活塞行程 피스톤 주름 mm |
최고 회전 속도 최대 회전량 |
최대 사용압 최대.운동압 Mpa ((kgf/cm2) |
慣性矩 난 kg*m2 |
무게 무게 1kg |
| SNK-75R | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.8 |
| SNK-100R | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.3 |
| SNK-125R | 122.7 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 6.8 |
| SNK-150R | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.4 |
| SNK-200R | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.3 |
| 规格 스펙 型号 모델 |
A | B | C | D1 | D2 | E H7 | F |
G 맥스 |
G 분 |
H | J | K | L | L1 | L2 | M | N | H2 |
| SNK-75R | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 148 | M20×25 | 6~M8×16 | M8×60 | 12 | 21 | 35 | 91 |
| SNK-100R | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 163 | M20×25 | 6~M10×20 | M8×75 | 12 | 21 | 35 | 91 |
| SNK-125R | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 172 | M24×30 | 6~M12×20 | M8×85 | 12 | 25 | 45 | 90 |
| SNK-150R | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 184 | M30×35 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 | 89 |
| SNK-200R | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 200 | M36×40 | 12~M16×30 | M10×125 | 21 | 37 | 60 | 86 |
비표준 요구사항도 만들 수 있습니다.
