| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NTH |
| 인증: | CE |
| 모델 번호: | S-65,S-80,S-100,S-125,S-150 등 |
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 좋고 견고한 패키지는 해상 및 항공 운송에 적합합니다. |
| 배달 시간: | 영업일 기준 3일 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 1000 세트/M |

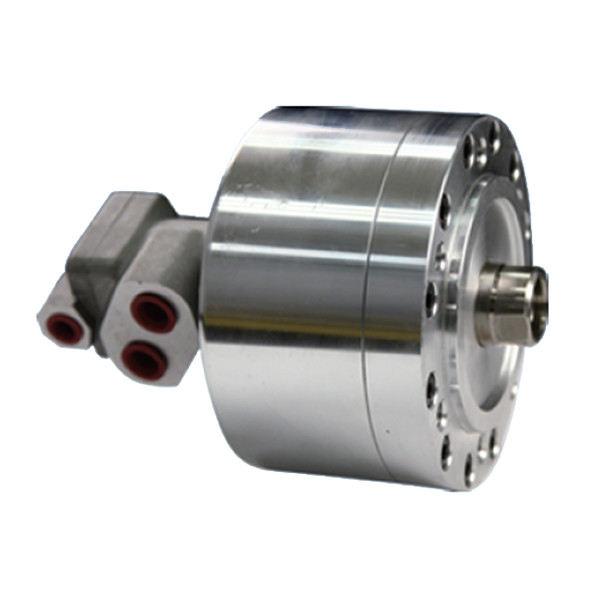

| 제품 이름: | S 통하지 않는 전체 회전 수압 실린더 | 사용: | 일하는 전동 챠크 |
|---|---|---|---|
| 특징: | 빛 /고 정밀도 / 안정적 / 고급 품질 | 크기: | 상술을 언급하세요 |
| 서비스: | ODM / OEM은 이용 가능합니다 | ||
| 강조하다: | 비공개 회전형 수압 실린더,S HOLE ROTARY HYDRAULIC CYLINDER (전체 회전 수압 실린더) |
||
브랜드:NTH
회전 밸브와 실린더 보디, 모두 가벼운 합금으로 만들어졌습니다. 가벼운 무게입니다.
회전 밸브의 내부 베어링은 충분히 윤활하고 냉각되고 더 긴 서비스 수명을 위해 고속 회전 견딜 수 있습니다.
배수 포트는 역압을 피하기 위해 오일 탱크에 독립적으로 연결되어야 합니다.
제작 목록 다운로드:S 비공개 전체 회전 수압 실린더.pdf
(단위: mm)
| 스펙/모델 | 피스톤 면적 cm2 확장 |
피스톤 면적 cm2 철회 |
뇌졸중 |
맥스 RPM |
최대.운동압 Mpa ((kgf/cm2) |
이너시아 모멘트 kg*m2 |
무게 1kg |
| S-65 | 31 | 27.9 | 15 | 6000 | 3.5 ((35) | 0.01 | 2.9 |
| S-80 | 47.7 | 42.8 | 15 | 6000 | 3.5 ((35) | 0.01 | 3.4 |
| S-100 | 75.4 | 70.5 | 20 | 5500 | 3.5 ((35) | 0.04 | 4.9 |
| S-125 | 119.6 | 112.5 | 25 | 5500 | 3.5 ((35) | 0.08 | 6.8 |
| S-150 | 173.6 | 157.7 | 30 | 4000 | 4.0(40) | 0.18 | 11.5 |
| S-200 | 310 | 286.3 | 35 | 4000 | 4.0(40) | 0.38 | 20.4 |
| 스펙/모델 | A | B | C | D | E H7 | F | G 최대 | G 미니 | H | J | K | L | M H8 | N | P |
| S-65 | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | M12×30 | 6~M8×16 | - | - | PT3/8 |
| S-80 | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | M16×30 | 6~M8×16 | - | - | PT3/8 |
| S-100 | 100 | 20 | 135 | 100 | 80 | 25 | 45 | 25 | 89 | 190 | M20×30 | 6~M10×20 | - | - | PT3/8 |
| S-125 | 125 | 25 | 160 | 130 | 110 | 30 | 50 | 25 | 96 | 197 | M24×44 | 6~M12×20 | - | - | PT3/8 |
| S-150 | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | M30×45 | 12~M12×24 | 31 | 5 | PT1/2 |
| S-200 | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | M36×60 | 12~M16×30 | 37 | 5 | PT1/2 |
참고: 사전 알림 없이 기술 변경이 있을 수 있습니다.
비표준 요구사항도 만들 수 있습니다.
