| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NTH |
| 인증: | CE |
| 모델 번호: | SC-69-M-3A,SC-69-M-4A,SC-69-M-5A |
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 좋고 견고한 패키지는 해상 및 항공 운송에 적합합니다. |
| 배달 시간: | 3 작업 일수 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 1000 세트/M |

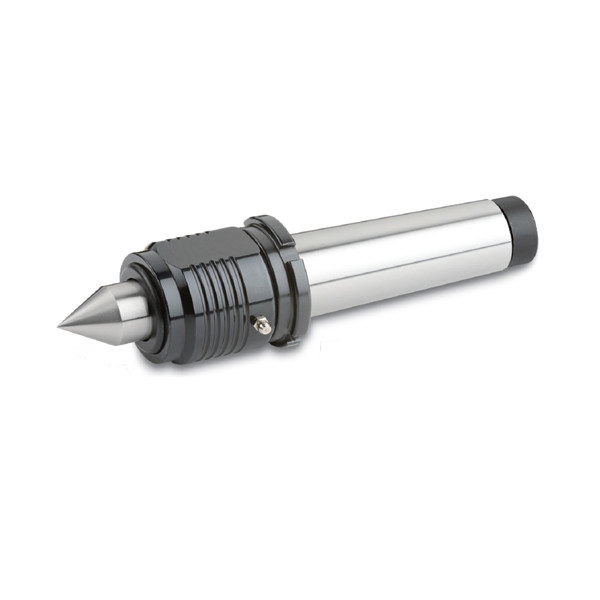

| 제품 이름: | SC-69-A MEDIUM DUTY 라이브 센터 | 소재: | 합금강 |
|---|---|---|---|
| 사용: | 고속, 고정밀 선반 터닝 | 특징: | 고품질/고정도 |
| 크기: | 상술을 언급하세요 | 티르: | 0.002mm 미만 |
| 강조하다: | '드라오프 너트 라이브 센터',SC-69-A 라이브 센터,중형 직무 라이브 센터 |
||
브랜드:NTH
타입: 라이브 센터 시리즈
부하: 중급
응용: CNC 턴, 고속 턴 및 기타 턴.
작업 용도: 길이가 400mm 미만의 일반 회전 과정과 가늘한 작업 조각 회전 과정에 적용됩니다.
구조 방사선 부하와 축적 부하는 별도로 설계되었습니다. 두 배 줄 공 정밀 베어 및 추진 베어 및 바늘 베어 채택되었습니다.
SC-69-M-3A/4A/5A, Y형 잠금쇠에 대한 액세서리
TIR 0.002mm 미만
중앙 끝의 실행 정확도를 검사 하는 것은 작업 바를 단단히 잡는 상태에서 있어야 합니다.
가벼운 직무 유형의 S 모델이 있습니다, 같은 스펙은 가늘한 작업 조각의 처리 변형의 문제를 개선 할 수 있습니다.
(유닛:mm)
| 모델/특구 | A | B | C | D | D1 | G | L | 중앙 | 최대 회전 |
맥스R아디얼 부하 |
맥스A릴 T허스트F오스 |
| SC-69-M-3A | 48 | 115 | 8 | 57 | 31.2 | 23.825 (MT3) | 202 | 60° | 4500회속 | 1,200kg | 1800kg |
| SC-69-M-4A | 48 | 115 | 9 | 57 | 31.2 | 31.267 (MT4) | 226 | 60° | 4500회속 | 1300kg | 2,200kg |
| SC-69-M-5A | 48 | 115 | 9 | 57 | 31.2 | 44.399 (MT5) | 250 | 60° | 4500회속 | 1400kg | 2300kg |
언급
1윤활유는 SKF-LGMT2로 지정되어 있습니다. 다른 것들은 허용되지 않습니다.
2"A"가 중앙 모델 이름 뒤에 있다면, 그것은 부착된 추출 견과류를 나타냅니다.
3방사력 데이터에 대해, 작업 조각 무게와 가공 힘 참조하십시오.
4만약 "A"가 중앙에 있는 교환 가능한 끝 이름 뒤에 있다면, 그것은 끝이 길이가 길어졌음을 나타냅니다.
5,축력 데이터에 대해, 꼬리 스톡의 수압 압력 데이터를 참조하십시오.
6라이브 센터는 SKF 윤활유로 지정되어 있으며, 방수입니다.
7맞춤형 주문은 받아들일 수 있습니다.
8기술적인 변경 사항
더 다운로드:
제품 목록: SC-69-A.pdf
