홈 제품 소개자동 강한 물림쇠수직 라트레에 대한 VRA NON THROUGH HOLE 파워 턱

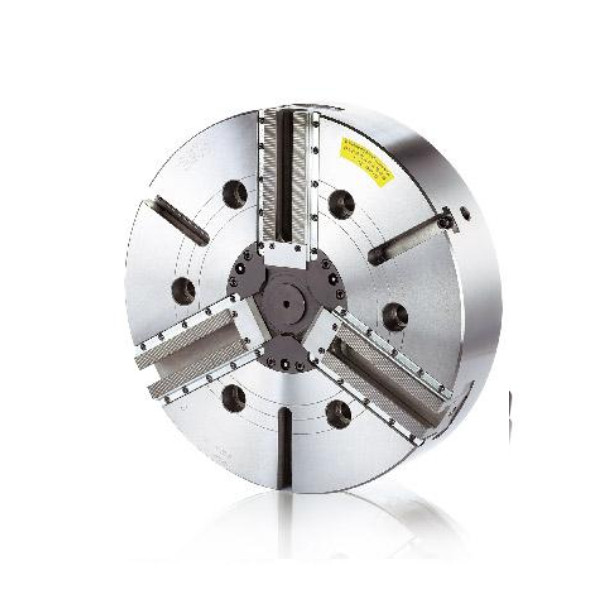

수직 라트레에 대한 VRA NON THROUGH HOLE 파워 턱

VRA NON THROUGH HOLE POWER CHUCK FOR VERTICAL LATHE
VRA NON THROUGH HOLE POWER CHUCK FOR VERTICAL LATHE
기본 정보
원래 장소: 중국
브랜드 이름: NTH Cooperated Brand
인증: CE
모델 번호: V-212RA6,V-212RA8,V-212RA11,V-215RA8,V-215RA11,
최소 주문 수량: 1 세트
가격: 협상 가능
포장 세부 사항: 좋고 견고한 패키지는 해상 및 항공 운송에 적합합니다.
배달 시간: 영업일 기준 3일 가능
지불 조건: T/T, 웨스턴 유니온
공급 능력: 1000 세트/M
지금 연락
제품 이름: 수직 선반용 VRA 비관통 홀 전동 척 소재: 주강
사용: 그립핑 / 정착물 특징: 고 정밀도 / 고급 품질
크기: 상술을 언급하세요 서비스: OEM / ODM은 받아들일 수 있습니다
강조하다:

VRA 뚫지 않는 구멍 전력 턱

,

수직 톱니용 전력 턱

Product 세부 정보



브랜드:NTH



일본 브랜드로 대체할 수 있습니다.

표준 제품 6 ~ 10 "일본에서 고강성 합금 강철 SCM440

21인치 이상은 FCD600로 만들어집니다.

미끄러지는 표면, 마스터 턱, 그리고 내부 부분은 굳어지고 깎아집니다.

턱 얼굴의 가이드에 보호 커버를 갖추고, 수직 턴에 적합합니다.

독립적으로 움직이는 마스터 턱 거대한 불규칙 작업 조각을 클램핑하기 위해.

먼지와 물에도 잘 맞지 않습니다.

수직 턴에 적합합니다.



수직 라트레에 대한 VRA NON THROUGH HOLE 파워 턱 0



모델/크기

턱

금액

피스톤

뇌졸중
(mm)

턱 뇌졸중

오세요.
(mm)

맥스, 당겨

전력
(kgf)

맥스. 포착

힘
(kgf)

최대 수압

압력
(kgf / cm2)
V-212RA6 3 30 16 5302 14276 35.7
V-212RA8 3 30 16 5302 14276 35.7
V-212RA11 3 30 16 5302 14276 35.7
V-215RA8 3 35 18.7 9585 25798 35.7
V-215RA11 3 35 18.7 9585 25798 35.7
V-215RA15 3 35 18.7 9585 25798 35.7
V-218RA8 3 35 18.7 9585 25798 35.7
V-218RA11 3 35 18.7 9585 25798 35.7
V-218RA15 3 35 18.7 9585 25798 35.7
V-221RA8 3 35 16 9075 28450 33.7
V-221RA11 3 35 16 9075 28450 33.7
V-221RA15 3 35 16 9075 28450 33.7
V-224RA8 3 35 16 7075 28450 33.7
V-224RA11 3 35 16 9075 28450 33.7
V-224RA15 3 35 16 9075 28450 33.7
V-232RA11 3 35 18.7 9585 25798 35.7
V-232RA15 3 35 18.7 9585 25798 35.7
V-232RA20 3 35 18.7 9585 25798 35.7
VIT-212RA8 4 30 16 5506 13664 35.7
VIT-218RA11 4 35 18.7 9687 25391 33.6
VIT-224RA11 4 35 18.7 9075 28450 33.7
VIT-224RA15 4 35 18.7 8362 24838 32.6
VIT-232RA11 4 35 18.7 9585 25798 35.7
VIT-232RA15 4 35 18.7 8362 21924 32.6



모델/크기 최대 회전량
(rp.m)		 무게 (kg)

무기력성

(kg‧m2)

일치

실린더

 HJ와 일치합니다

일치

SJ

과다 복용

범위
(mm)
V-212RA6 3000 67.7 0.774 MS150C HJ12-1 HC12-1 Ø26-Ø304
V-212RA8 3000 65.6 0.764 MS150C HJ12-1 HC12-1 Ø26-Ø304
V-212RA11 3000 74.1 0.902 MS150C HJ12-1 HC12-1 Ø26-Ø304
V-215RA8 2800 120.4 2.146 MS200C HJ15-1 HC15-1 Ø68-Ø381
V-215RA11 2800 113.4 2.016 MS200C HJ15-1 HC15-1 Ø68-Ø381
V-215RA15 2800 133 2.572 MS200C HJ15-1 HC15-1 Ø68-Ø381
V-218RA8 2300 144.5 3.507 MS200C HJ15-1 HC15-1 Ø116-Ø450
V-218RA11 2300 137.5 3.43 MS200C HJ15-1 HC15-1 Ø116-Ø450
V-218RA15 2300 157.5 3.945 MS200C HJ15-1 HC15-1 Ø116-Ø450
V-221RA8 1940 198 6.46 MS200C HJ24-1 HC24-1 Ø65-Ø530
V-221RA11 1940 190 6.35 MS200C HJ24-1 HC24-1 Ø65-Ø530
V-221RA15 1940 184 6.28 MS200C HJ24-1 HC24-1 Ø65-Ø530
V-224RA8 1760 240 10.54 MS200C HJ24-1 HC24-1 Ø152-Ø610
V-224RA11 1760 233 10.44 MS200C HJ24-1 HC24-1 Ø152-Ø610
V-224RA15 1760 227 10.38 MS200C HJ24-1 HC32-1 Ø152-Ø610
V-232RA11 1060 390 30.9 MS200C HJ24-1 HC32-1 Ø100-Ø810
V-232RA15 1060 383 30.82 MS200C HJ24-1 HC32-1 Ø100-Ø810
V-232RA20 1060 419 32.69 MS200C HJ24-1 HC32-1 Ø100-Ø810
VIT-212RA8 2500 68 0.792 MS150C HJ12-1 HC12-1 Ø26-Ø304
VIT-218RA11 2000 140.2 3.505 MS200C HJ15-1 HC15-1 Ø116-Ø450
VIT-224RA11 1520 255 11.3 MS200C HJ24-1 HC24-1 Ø152-Ø610
VIT-224RA15 1520 244 7.812 MS200C HJ24-1 HC24-1 Ø152-Ø610
VIT-232RA11 920 414 32.68 MS200C HJ24-1 HC32-1 Ø100-Ø810
VIT-232RA15 920 416 31.2 MS200C HJ24-1 HC32-1 Ø100-Ø810



모델/크기 A B C(H6) D E F G H J K M Nmax 오맥스 오민
V-212RA6 304 125 220 30 25 106.375 171.45 133.35 18 6-M16 6 61 48.75 12.75
V-212RA8 304 118 220 30 18 139.719 190 171.45 25 6-M16 6 61 48.75 12.75
V-212RA11 304 150 220 30 50 196.869 171.45 235 28 6-M16 6 61 48.75 12.75
V-215RA8 381 141 300 43 33 139.719 235 171.45 24 6-M20 6 78 49.75 24.25
V-215RA11 381 130 300 43 22 196.869 260 235 32 6-M20 6 78 49.75 24.25
V-215RA15 381 165 300 43 57 285.775 235 330.2 29 6-M20 6 78 49.75 24.25
V-218RA8 450 141 300 43 33 139.719 235 171.45 24 6-M20 6 92 70.75 24.25
V-218RA11 450 130 300 43 22 196.869 260 235 32 6-M20 6 92 70.75 24.25
V-218RA15 450 165 300 43 57 285.775 235 330.2 29 6-M20 6 92 70.75 24.25
V-221RA8 530 154 380 60 33 139.719 330.2 171.45 24 6-M24 6 87 93.5 27.5
V-221RA11 530 148 380 60 27 196.869 330.2 235 30 6-M24 6 87 93.5 27.5
V-221RA15 530 148 380 60 27 285.775 330.2 330.2 33 6-M24 6 87 93.5 27.5
V-224RA8 610 154 380 60 33 139.719 330.2 171.45 24 6-M24 6 126.5 93.5 27.5
V-224RA11 610 148 380 60 27 196.869 330.2 235 30 6-M24 6 126.5 93.5 27.5
V-224RA15 610 148 380 60 27 285.775 330.2 330.2 33 6-M24 6 126.5 93.5 27.5
V-232RA11 810 156 380 80 27 196.869 330.2 235 30 6-M24 6 104.8 196.5 25.5
V-232RA15 810 156 380 80 27 285.775 330.2 330.2 33 6-M24 6 104.8 196.5 25.5
V-232RA20 810 187 520 80 58 412.775 330.2 463.6 35 6-M24 6 104.8 196.5 25.5
VIT-212RA8 304 118 220 30 18 139.719 190 171.45 25 4-M16 6 61 48.75 12.75
VIT-218RA11 450 130 300 43 22 196.869 260 235 32 4-M20 6 92 70.75 24.25
VIT-224RA11 610 162 380 60 41 196.869 330.2 235 30 8-M24 6 126.5 93.5 27.5
VIT-224RA15 610 148 380 60 27 285.775 330.2 330.2 33 8-M24 6 126.5 93.5 27.5
VIT-232RA11 810 170 380 80 41 196.869 330.2 235 30 8-M24 6 104.8 196.5 25.5
VIT-232RA15 810 156 380 80 27 285.775 330.2 330.2 33 8-M24 6 104.8 196.5 25.5



모델 / 크기 Pmax. 1분. Q R S T U V W X Y Z Z1 일러스트레이션
V-212RA6 138 108 5.5 18 36 50 M20x25 6-M12 50 54.5 130 ∙ ∙ 그림 2
V-212RA8 145 115 5.5 18 36 50 M20x25 3-M8 50 54.5 130 ∙ ∙ 그림 1
V-212RA11 113 83 5.5 18 36 50 M20x25 6-M20 50 54.5 130 ∙ ∙ 그림 3
V-215RA8 71 36 5.5 25.5 55 62 M30x35 6-M16 60 66.5 165 ∙ ∙ 그림 2
V-215RA11 82 47 5.5 25.5 55 62 M30x35 3-M10 60 66.5 165 ∙ ∙ 그림 1
V-215RA15 47 12 5.5 25.5 55 62 M30x35 6-M24 60 66.5 165 ∙ ∙ 그림 3
V-218RA8 59 24 5.5 25.5 55 62 M30x35 6-M16 60 66.5 165 158 22 그림 2
V-218RA11 70 35 5.5 25.5 55 62 M30x35 3-M10 60 66.5 165 158 22 그림 1
V-218RA15 35 0 5.5 25.5 55 62 M30x35 6-M24 60 66.5 165 158 22 그림 3
V-221RA8 64 29 9 25 55 64 M30x35 9-M16 60 77 180 155 22 그림 2
V-221RA11 70 35 9 25 55 64 M30x35 6-M20 60 77 180 155 22 그림 2
V-221RA15 70 35 9 25 55 64 M30x35 3-M12 60 77 180 155 22 그림 1
V-224RA8 64 29 9 25 55 64 M30x35 9-M16 60 77 180 165.1 22 그림 2
V-224RA11 70 35 9 25 55 64 M30x35 6-M20 60 77 180 165.1 22 그림 2
V-224RA15 70 35 9 25 55 64 M30x35 3-M12 60 77 180 165.1 22 그림 1
V-232RA11 47 12 5 25 55 74 M30x35 6-M20 60 93 210 165.1 22 그림 2
V-232RA15 47 12 5 25 55 74 M30x35 3-M12 60 93 210 165.1 22 그림 1
V-232RA20 16 -19 5 25 55 74 M30x35 6-M24 60 93 210 165.1 22 그림 3
VIT-212RA8 145 115 5.5 18 36 50 M20x25 4-M8 50 54.5 130 ∙ ∙ 그림 1
VIT-218RA11 70 35 5.5 25.5 55 62 M30x35 4-M10 60 66.5 165 158 22 그림 1
VIT-224RA11 70 35 9 25 56 64 M30x35 6-M20 60 77 180 165.1 22 그림 2
VIT-224RA15 70 35 9 25 55 64 M30x35 4-M12 60 77 180 165.1 22 그림 1
VIT-232RA11 47 12 5 25 56 74 M30x35 6-M20 60 93 210 200 22 그림 2
VIT-232RA15 47 12 5 25 55 74 M30x35 4-M12 60 93 210 200 22 그림 1

참고: 사전 알림 없이 기술 변경이 있을 수 있습니다.

비표준 요구사항도 만들 수 있습니다.
