| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NTH Cooperated Brand |
| 인증: | CE |
| 모델 번호: | NIT-206,NIT-208,NIT-210,NIT-212 |
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 좋고 견고한 패키지는 해상 및 항공 운송에 적합합니다. |
| 배달 시간: | 영업일 기준 3일 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 1000 세트/M |

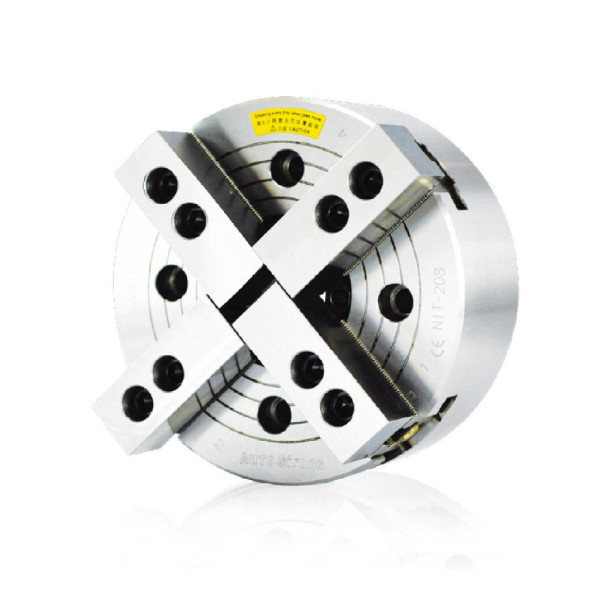

| 제품 이름: | NIT-200 4-JAW THROUGH HOLE POWER CHUCK ((ADAPTER 포함) | 소재: | 주강 |
|---|---|---|---|
| 사용: | 그립핑 / 정착물 | 특징: | 고 정밀도 / 고급 품질 |
| 크기: | 상술을 언급하세요 | 서비스: | OEM / ODM은 받아들일 수 있습니다 |
| 강조하다: | 4-JAW 파워 턱,어댑터 전원 턱 |
||
브랜드:NTH
설치가 쉬우며 스핀들 DIN,BS,ISO,ASA,B5-9 표준에 적합합니다.
마스터 턱에 위치한 기름 톱니, 톱니 톱니:1.5mm*60
장구 또는 특수 작업 부품을 위해 적합합니다.
생산성을 높이기 위해 자동 피더를 장착 할 수 있습니다.
뒷측정기로 장착할 수 있습니다.
일본 브랜드로 대체할 수 있습니다.
표준 제품 6"~10 "일본에서 고강성 합금강 SCM440로 만들어졌습니다. 21 인치 이상은 FCD600으로 만들어졌습니다.
미끄러지는 표면, 마스터 턱, 그리고 내부 부분은 굳어지고 깎아집니다.
빨리 덮개를 교체해
제작 목록 다운로드:NIT 200.pdf
(단위: mm)
| 모델/크기 |
통과 똥구멍. |
피스톤 뇌졸중 |
턱 스트로크 디아 (mm) |
최대 당기력 (kn) |
맥스 붙잡는 힘 |
최대 작동량 수압 |
| NIT-206 | Ø45 | 12 | 5.5 | 2243 | 5812 | 28.5 |
| NIT-208 | Ø52 | 16 | 7.4 | 3558 | 9075 | 26.5 |
| NIT-210 | Ø75 | 19 | 8.8 | 4385 | 11319 | 27.5 |
| NIT-212 | Ø91 | 23 | 10.6 | 5812 | 14990 | 27.5 |
| NIT-215 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 |
| NIT-218 | Ø117.5 | 23 | 10.6 | 7240 | 18355 | 23.5 |
| NIT-224 | Ø205 | 26 | 12 | 9177 | 23861 | 26.5 |
| 모델/크기 | 최대 회전량 (rp.m) |
무게 (kg) |
무기력성 1kg·m2 |
맞춤형 실린더 | HJ와 일치합니다 | 맞춤형 SJ | 과다 투여증에 걸렸어 (mm) |
| NIT-206 | 4500 | 13.7 | 0.058 | M1246 | HJ06 | HC06 | Ø15-Ø169 |
| NIT-208 | 3600 | 24 | 0.177 | M1552 | HJ08 | HC08 | Ø20-Ø210 |
| NIT-210 | 3200 | 36 | 0.324 | M1875 | HJ10 | HC10 | Ø25-Ø254 |
| NIT-212 | 2700 | 58.5 | 0.763 | M2091 | HJ12 | HC12 | Ø30-Ø304 |
| NIT-215 | 1900 | 114 | 2.331 | M2511 | HJ15 | HC15 | Ø50-Ø381 |
| NIT-218 | 1500 | 140 | 3.798 | M2511 | HJ15 | HC15 | Ø50-Ø450 |
| NIT-224 | 1000 | 284 | 15.2 | ML3320 | HJ24-1 | HC24-1 | Ø150-Ø610 |
| 모델/크기 | A | B | C(H6) | D | H | J | K | L | M | Nmax | 오맥스 | 오민 |
| NIT-206 | 169 | 81 | 140 | 20 | 104.78 | 16 | 6-M10x80 | 45 | 5 | 26.5 | 32 | 9.25 |
| NIT-208 | 210 | 91 | 170 | 25 | 133.35 | 20 | 6-M12x90 | 52 | 5 | 32 | 38.7 | 11.75 |
| NIT-210 | 254 | 100 | 220 | 30 | 171.45 | 22 | 6-M16x100 | 75 | 5 | 38.7 | 51 | 14.25 |
| NIT-212 | 304 | 110 | 220 | 30 | 171.45 | 23 | 6-M16x110 | 91 | 6 | 51 | 61.3 | 15.75 |
| NIT-215 | 381 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 61.3 | 82 | 15.25 |
| NIT-218 | 450 | 133 | 300 | 43 | 235 | 35 | 6-M20x135 | 117.5 | 6 | 82 | 82 | 15.25 |
| NIT-224 | 610 | 147 | 520 | 60 | 463.6 | 35 | 8-M24x150 | 205 | 6 | 139.9 | 87.5 | 24.5 |
| 모델/크기 | Pmax. | 1분. | Q | R | S | T | 우맥스 | W | X | Y |
| NIT-206 | 11 | -1 | 2 | 12 | 19 | 31 | M55x2 | 60 | 37 | 73 |
| NIT-208 | 14.5 | - 1개5 | 2 | 14 | 20.5 | 35 | M60x2 | 66 | 38 | 95 |
| NIT-210 | 8.5 | - 10개5 | 2 | 16 | 25 | 40 | M85x2 | 94 | 43 | 110 |
| NIT-212 | 8 | -15 | 2 | 21 | 28 | 50 | M100x2 | 108 | 51 | 130 |
| NIT-215 | 7 | -16 | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| NIT-218 | 7 | -16 | 5 | 22 | 43 | 62 | M130x2 | 139 | 66 | 165 |
| NIT-224 | 16 | -10 | 5 | 25 | 38 | 65 | M215x3 | 230 | 73 | 180 |
참고: 사전 알림 없이 기술 변경이 있을 수 있습니다.
비표준 요구사항도 만들 수 있습니다.
