| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | NTH |
| 모델 번호: | JPCA-42A5, JPCA-42A6, JPCA-65A5, JPCA-65A6 |
| 최소 주문 수량: | 1 세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 좋고 확고한 포장은 바다와 공기 선박을 위해 적당합니다 |
| 배달 시간: | 3 일 일 유효한 |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 1000sets/M |
| 제품 이름: | 고무 플렉스 콜렛에 적합한 JPC 고정밀 풀백 파워 콜렛 척 | 소재: | 주강 |
|---|---|---|---|
| 사용: | 정착물 / 그립핑 | 특징: | 고 정밀도 / 안정적 / 고급 품질 |
| 크기: | 상술을 언급하세요 | 서비스: | ODM / OEM은 있습니다 수락가능한 |
| 강조하다: | 선반 콜릿 물림쇠,유압 콜릿 물림쇠 |
||

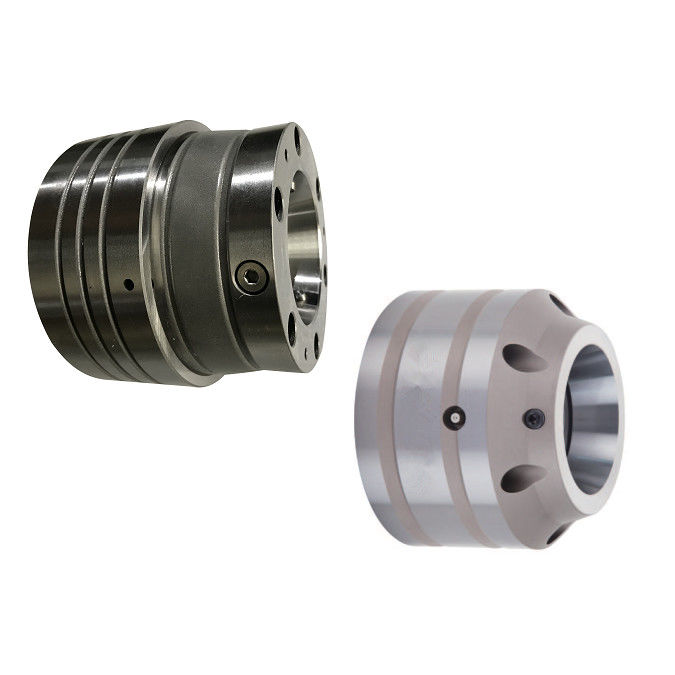

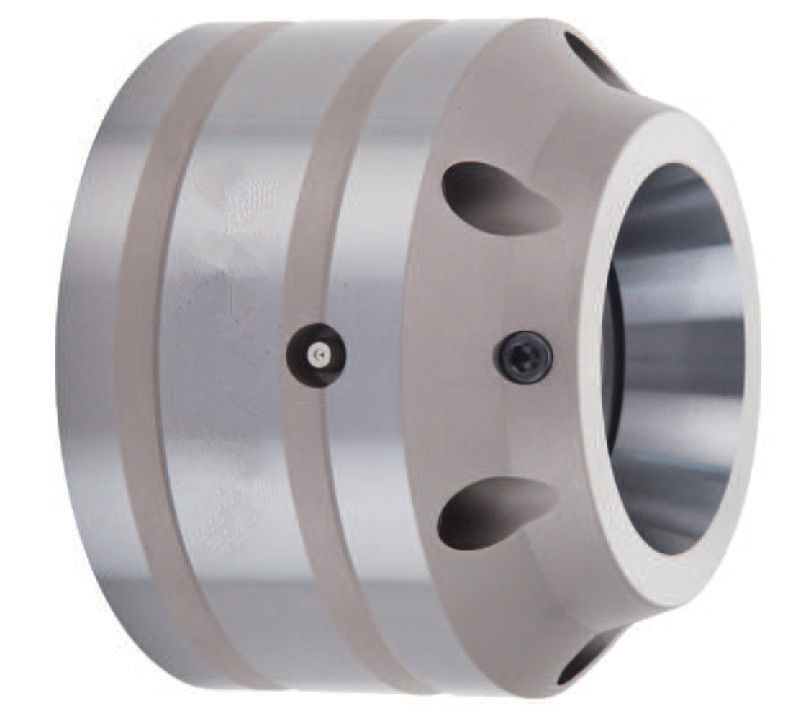

JPC 높은 정밀도 후퇴 당기 힘 콜레트 턱
브랜드:NTH
정밀 철회 턱 턱: 0.010mm 반복성.
빠른 콜렛 변경 설계: 30초 미만
제거할 수 있는 종단 스톱으로 축적 정확도를 보장합니다.
큰 클램핑 범위: 0.5mm 개척.
SZM 스판스타를 채택합니다.
(Hainbuch, Ortlieb 및 다른 브랜드와 호환)
소개
JPCA는 고정도, 무거운 클램핑 힘과 딱딱한 몸으로 된 척입니다. 전체 척 몸은 SUJ2로 만들어졌으며 HRC60까지 단단해져서 무거운 작업 처리 할 수있는 딱딱한 몸을 제공합니다.평행 클램핑 약속 작업 조각의 허용 여부에 관계없이 전체 길이 클램핑. 전형적인 스프링 콜렛과 비교하면 고무 콜렛은 더 넓고 안정적으로 사용할 수 있습니다. stopper의 디자인은 제공됩니다.
| 모델 | JPCA-42A5 | JPCA-42A6 | JPCA-65A5 | JPCA-65A6 |
|---|---|---|---|---|
| 스핀드 코 | A2-5 | A2-6 | A2-5 | A2-6 |
| A | 138 ((5.43??) | 164 ((6.46 ̊) | 138 ((5.43??) | 164 ((6.46 ̊) |
| B ((P.C.D.) | 104.8 ((4.13) | 133.4 ((5.25) | 104.8 ((4.13) | 133.4 ((5.25) |
| C | 82.6 ((3.25) | 106.4 ((4.19) | 82.6 ((3.25) | 106.4 ((4.19) |
|
D 당겨진 파이프 스레드 최대 |
M55 | M58 | M72 | M72 |
| F | 97 ((3.82??) | 97 ((3.82??) | 119 ((4.69 ̊) | 119 ((4.69 ̊) |
| L | 123 ((4.84??) | 126 ((4.96 ̊) | 138 ((5.43??) | 138 ((5.43??) |
| M | 137 ((5.39 ̊) | 137 ((5.39 ̊) | 164 ((6.46 ̊) | 164 ((6.46 ̊) |
| N | 27 ((1.06??) | 30 ((1.18 ̊) | 27 ((1.06??) | 30 ((1.18 ̊) |
| 장착 볼트 | 6H-M10 | 6H-M12 | 6H-M10 | 6H-M12 |
| 콜렛 |
SS42 (42BZI) |
SS42 (42BZI) |
SS65 (65BZI) |
SS65 (65BZI) |
| 튜브 도동 | 50.0mm ((0.22 ′′) | 50.0mm ((0.22 ′′) | 50.0mm ((0.22 ′′) | 50.0mm ((0.22 ′′) |
| 클램핑 범위 | 0.5mm ((±0.02 ′′) | ±0.5mm (±0.02 ̊) | ±0.5mm (±0.02 ̊) | ±0.5mm (±0.02 ̊) |
| 맥스 클램핑 다이아 | 42mm (1.65 ′′) | 42mm (1.65 ′′) | 65mm ((2.56 ′′) | 65mm ((2.56 ′′) |
| 최대 당기력 | 3200kgf ((7040lbf) | 3200kgf ((7040lbf) | 4000kgf ((8800lbf) | 4000kgf ((8800lbf) |
| 최대 클램핑 힘 | 7200kgf ((15840lbf) | 7200kgf ((15840lbf) | 7200kgf ((20800lbf) | 7200kgf ((20800lbf) |
| 최대 회전량 | 6500 | 6500 | 5500 | 5500 |
| 북서 | 9.5kg (약 20.9파운드) | 10.5kg ((23.1파운드) | 140.0kg (308파운드) | 150.0kg (약 33.0파운드) |
사전 알림 없이 기술 변경에 따라
비표준 요구사항을 만들 수 있습니다.
