제품 이름: | PL는 힘 물림쇠를 철수합니다 | 자료: | 철강 단조 |
---|---|---|---|
용법: | /정착물 꽉 쥐기 | 특색: | 높은 정밀도/고품질 |
크기: | 명세를 참조하십시오 | 서비스: | OEM/ODM는 수락가능합니다 |
하이 라이트: | 선반 턱 물림쇠,힘 콜릿 물림쇠 |

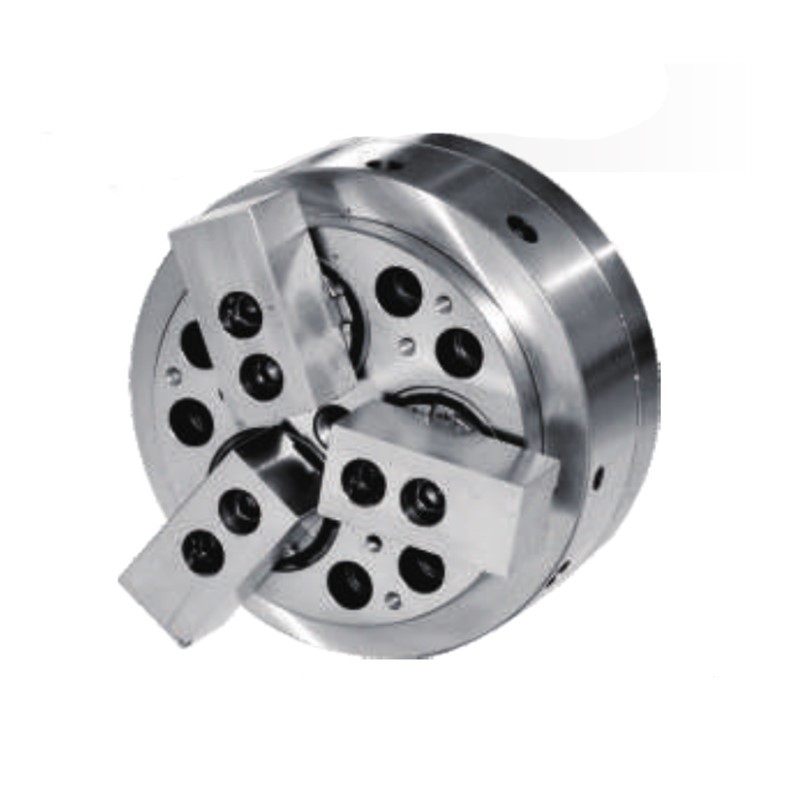

PL는 힘 물림쇠를 철수합니다
상표: N
후에 광선에게 꽉 쥐기의 특징을 지도할 것입니다 거의 일 조각 들어올리는 진지변환에 당기십시오; OMATEI는 힘 Chucka를 돌아옵니다 maching 주물과 위조 부속에 대하 이상적 당깁니다;
surfce에 꽉 쥐인 일 조각을 appressing, OMATEI는 힘 물림쇠를 돌아옵니다 무거운 기계로 가공을 위해 적당합니다 당깁니다.
원통 모양 구조를 가진 물림쇠 액추에이터는 튼튼하 높은 매력적인 반복성을 지킵니다.
정확한 각자 중심에 두는 것은 특징을 돌아옵니다 정확한 길이 통제 기계로 가공 필요조건을 위해 충분합니다 당깁니다.
선택적인 성분은 자동화한 선적 기계에 적당한 위치 검출을 위한 selecter일 수 있습니다.
크기 단위: mm
Spec 모형 |
플런저 치기 mm |
턱 치기 Dia. mm |
최대 RPM | Max.pull 힘 kgf (KN) |
최대 매력적인 힘 KN |
---|---|---|---|---|---|
PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950(29) |
PL-08 | 10 | 5.3 | 3000 | 2240(22) | 4890(48) |
PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
PL-12 | 16 | 11.6 | 2000년 | 4480(44) | 7240(71) |
Spec 모형 |
Max.Oil 압력 kgf/cm2 (Mpa) |
무게 Kg |
어울리는 실린더 | 매력적인 범위 mm |
---|---|---|---|---|
PL-06 | 22 (2.2) | 15.4 | S-100 (S-100R) | Ø35-Ø160 |
PL-08 | 22 (2.2) | 27.8 | S-125 (S-125R) | Ø40-Ø210 |
PL-10 | 30 (2.9) | 45.9 | S-125 (S-125R) | Ø50-Ø254 |
PL-12 | 30 (2.9) | 75.7 | S-150 (S-150R) | Ø50-Ø304 |
Spec 모형 |
A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
---|---|---|---|---|---|---|---|---|---|---|---|
PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
Spec 모형 |
I | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
---|---|---|---|---|---|---|---|---|---|---|---|---|
PL-06 | - | 6-M10×1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
PL-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20×2.5P |
PL-10 | 32 | 6-M16×2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
PL-12 | 36 | 6-M16×2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
이전 정보 없는 기술 변화에 주제
비표준 요청될 수 있습니다
